新品光纤端面检测仪光纤端面测试仪光纤端面视频显微镜

商品名称：新品光纤端面检测仪光纤端面测试仪光纤端面视频显微镜
商品型号：DP168-B

新品光纤端面检测仪光纤端面测试仪光纤端面视频显微镜 型号:DP168-B

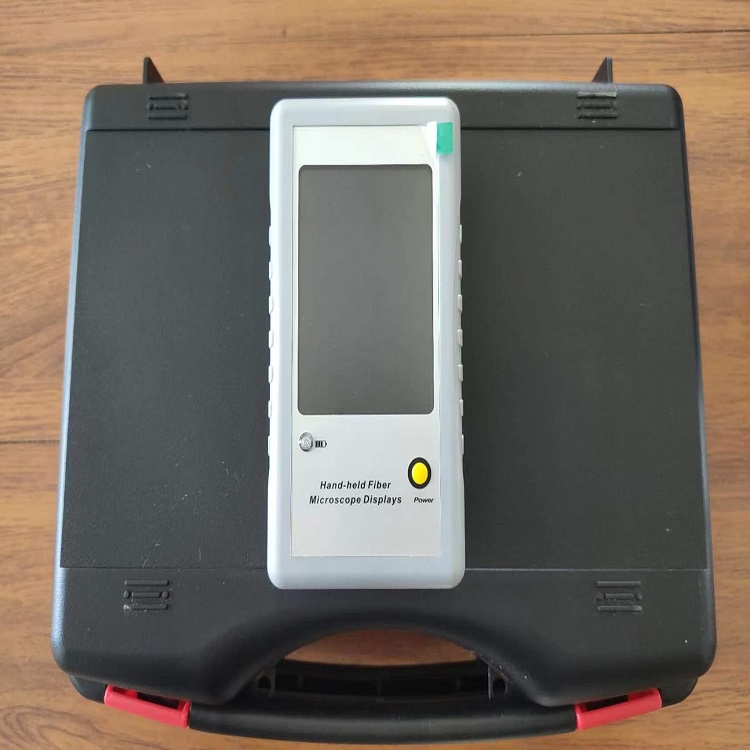

DP168-B光纤端面检测仪/检查仪（又名：光纤显微镜），采用3.5英寸30万像素的液晶显示屏，一次性将光纤端面图像放大400倍（以9寸监视器为参照），图像清晰、居中性好，探测器体积小，便于携带，显示器内置锂电池，也可使用110～240V外接电源供电，适配器品种全，DP168-B-光纤端面检测仪/检查仪既可检测公头（跳线），也可检测母头（光模块/光器件），是光纤网络维护、工程施工、器件厂商高端产线的理想工具，广泛应用于电信、移动、联通、广电、电力、器件厂商高端产线以及大学、科研机构等光学实验室!

二、主要特点

◆ 采用了3.5英寸30万象素的TFT高清晰液晶显示器将光纤端面图像一次性放大400倍（以9寸监视器做参照），光纤端面污染、划痕、凹陷等清晰可见。

◆ 既可检测光纤跳线（公头），也可检测光模块、光器件（母头）；

◆ 可检测的光纤类型有：SC、FC、ST、LC、E2000、MU等所有PC和APC的光纤连接器公头端面及适配器里面的母头端面。

◆ 光纤端面图像居中性好。

三、探测器简介

1、 组成结构

A、光纤端面检测仪探测器：手柄内置CCD摄像头、光机结构、光路系统、同轴光源、

调焦机构、视频输出及电源供给系统。

B、探测器内部结构紧凑而复杂，若长时间工作，手柄会发热，属于正常现象，不属于

故障，擅自拆卸分解，将会导内部零配件致损坏，将失去免费保修机会。

1、 光纤端面检测仪镜头（物镜）

A、DP168-B光纤端面检测仪光学放大系统位于手柄的前部，最前端的为镜杆。

B、镜杆外面的是镜头行腔，固定在光纤端面检测仪机座上，前端可配接各种测试转换头，

内部镜杆随着焦距的调整可以伸缩。

3、行腔

行腔起着连接、固定各种测试转换头的重要作用，可与各种金属测试转换头相连。

4、测试转换头（简称测头）

测试不同的规格的端口光纤，需安装不同型号的测头。测头与行腔连接，连接时一定要扭紧到位，若稍有偏差，则会影响视频图像跑偏，调整好位置后，不可随意再动。

标配测头有：2.5-U-M公头、1.25-U-M公头、2.5-U-F母头、1.25-U-F母头。

选配测头有：2.5-A-M、1.25-A-M、SC –A-F、FC –A-F、LC –A-F等。

5、调焦轮

左右调节调焦轮，使图像达到最佳的清晰状态。

四、显示器简介

DP168-B光纤端面检测仪的液晶显示器，轻便易于携带，面板为3.5英寸高清成像，既可使用110～240V外接电源供电，也可使用内置可充电锂电池。视频信号NTSC或PAL均可。

主要技术参数

放大倍数	一次性放大400倍（以9寸监视器为参照）
分辨率	高达0.75µm （国际标准µm ）
调焦方式	手动
尺寸	180mm x 40mm x 30mm
重量	1.5KG（整个包装）
显示屏尺寸	3.5” TFT-LCD， 960 x 240 pixels
探测器尺寸	170mm x 100mm x 40mm
输出制式	PAL/NTSC
电源	3.7V ,4500mA充电锂电池，5V/1A 锂电池充电器
存储温度	-25°C -- 60°C

标准配置清单：

序号	名称	说明
1.	光纤探测器1个	一次性放大400倍（以9寸监视器为参照）
2.	液晶显示器1台	3.5寸液晶显示器
2.	电源适配器/充电器1个	12.6V/2A电源
3.	充电电池	内置在显示器里面
4.	2.5-U-M公头1个	可检测SC/FC/ST等PC公头端面
5.	1.25-U-M公头1个	可检测LC等PC公头端面
6.	2.5-U-F母头1个	适用于SC/FC/ST/E2000 PC 母头端面
7.	1.25-U-F母头1个	适用于 LC等 PC母头端面
8.	工具箱1个	特制精美硬包装箱、防摔
9.	说明书1份	产品使用说明书

选配清单：











序号	名称	说明
1.	2.5-A-M	可检测FC/SC/ST/E2000等APC公头端面
2.	1.25-A-M	可检测LC/MU等APC公头端面
3.	SC –A-F	可检测SC-APC母头端面
4.	FC –A-F	可检测FC-APC母头端面
5.	LC –A-F	可检测LC-APC母头端面
