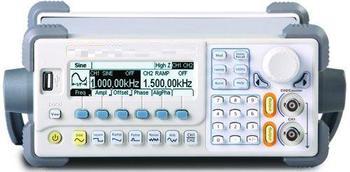

函数/任意波形发生器/函数信号发生器

商品名称：函数/任意波形发生器/函数信号发生器
商品型号：DP-DG1022

函数/任意波形发生器/函数信号发生器型号:DP-DG1022

DP-DG1022
波形	正弦波，方波，锯齿波，脉冲波，白噪声等
正弦波	1 μHz ∼20 MHz
方波	1 μHz ∼5 MHz
脉冲	500 μHz ∼3 MHz
锯齿波	1 μHz ∼150 kHz
白噪声	5 MHz带宽(-3 dB)
任意波	1 μHz ∼5 MHz
分辨率	1 μHz
准确度	90天内±50 ppm 1年内±100 ppm 18°C - 28°C
温度系数	<5 ppm/°C
正弦频谱纯度
谐波失真	< 1 VPP > 1 VPP、DC ∼20 kHz-70 dBc-70 dBc、20 kHz ∼100 kHz-70 dBc-60 dBc、100 kHz ∼1 MHz-55 dBc-50 dBc、1 MHz ∼10 MHz-45 dBc-40 dBc
总谐波失真	DC ∼20 kHz0.06%
方波信号特性
上升/下降时间	< 20 ns (10% ∼90%)
过冲	< 5%
占空比	1 μHz ∼3 MHz		20% ∼80%
	3 MHz(不包含)∼4 MHz		40% ∼60%
	4 MHz(不包含)∼5 MHz		50%
不对称性(在50% 占空比下)	周期的1% + 20 ns
抖动	6 ns + 周期的0.1%
脉冲信号特性
脉冲宽度	最大2000 s：最小20 ns，最小分辨率1 ns
过冲	< 2%
抖动	6 ns + 周期的100 ppm
任意波特性	通道1	通道2
波形长度	4 k 点	1 k 点
垂直分辨率	14 bits (including sign)	10 bits (including sign)
采样率	100 MSa/s	100 MSa/s
最小上升/下降时间	35 ns	35 ns
抖动(RMS)	6 ns + 30 ppm	6 ns + 30 ppm
非易失存储(共10个)	10个波形	10个波形
输出特性	通道1	通道2
幅度	2 mVPP ∼10 VPP(50 Ω) 4 mVPP ∼20 VPP(高阻)	2 mVPP ∼3 VPP(50 Ω) 4 mVPP ∼6 VPP(高阻)
垂直分辨率(100 kHz)	设置值的± 1% ± 1 mVPP	设置值的± 1% ± 1 mVPP
频率计指标
测量功能	频率、周期、正/负脉冲宽度、占空比
频率范围	单通道: 100mHz ~ 200MHz
频率分辨率	6位/秒
电源
电源电压	100 ∼240 VACRMS，45 ∼440 Hz，CAT II
耗电	小于40 W
尺寸	*长宽高*	*232108288 mm*
重量	2.7 kg
