商品名称：台式双通道高速光功率计
商品型号：DP-8103

台式双通道高速光功率计型号:DP-8103

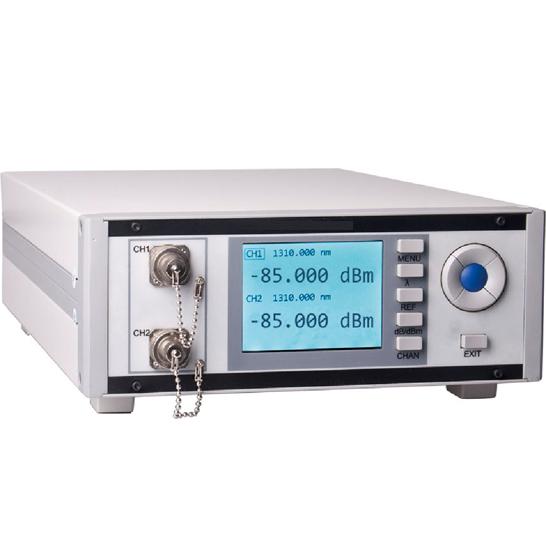

DP-8103台式双通道高速光功率计是根据最新的光功率测试需求，结合国内外光功率计的技术特点而研制的光测试设备；该双通道高速光功率计具有极快的采样速率（可达到每秒51200个取样点）和快速稳定时间，极大的提高了测试效率；提供大面积InGaAs探测器及各种适配器，使其适用于裸光纤的环境和动态范围测试；提供了更为全面的菜单设置功能，便于各种测试场合使用。

波长每5pm可调
最高采样率：50KSPS
最高外部速率：10KHz
提供外部同步触发与单次触发采样功能
提供最大值自动搜寻工作模式（PDL模式）
提供双通道自动比值计算（UNI模式）
多达30个用户自定义校准波长
丰富的菜单设置内容，更全面的系统功能
光功率探测可低至-85dBm

技术指标：

探测器类型铟砷化镓（铟镓砷）①InGaAs

探测器大小 Φ2.0mm②

波长测试范围 850~1700 nm

光功率探测范围 +5dBm~-85dBm

线性度
±0.04dB (+5~-55dBm) ③

±0.08dB (-55~-65dBm)

±0.15dB (-65~-75dBm)

±0.3dB (-75~-85dBm)

数据缓存每通道20000点数据

平均时间 100uS~1S

适用光纤类型标准单模光纤及多模光纤（纤芯直径不大于62.5 μm）

总不确定度 ±3%④

最高采样率 50KSPS⑤

动态范围（触发模式） +5~60dBm⑥

频率响应
0 ~ 5 dBm range 10 kHz⑦

-10~0 dBm range 10 kHz

-20 ~-10 dBm range 5 kHz

-30 ~-20 dBm range 1 kHz

总噪声 <10pW⑧

外部触发速率 0.1Hz~10 KHz

通道不确定性 0.04 dB⑨

测量单位 dBm/Watt

测试精度 0.002dB

显示分辨率 0.1/0.01/0.001 dB

通信接口 RS232/USB

工作温度(℃) -5～+40

存储温度(℃) -25～+70

工作电源（V） AC90～260（50Hz）

重量(kg) 5

外观尺寸(mm) 235*380*96

注:
① 双通道高速光功率计可选用InGaAs\Si\Ge为探测元件，其测试的波长范围不同。用户如需测试其它波长，可参考本系列相应的产品。
② 该高速光功率计选用直径为2mm的大探测器，用户如对探测器面积有要求，可参考本系列其它产品或联系我公司。
③ 线性度指标是在20~25℃室温下，测试波长为1550±10nm，平均时间设置为100mS时测得。
④ 总不确定度在20~25℃室温下，功率探测范围+5~-65dBm时，使用标准光源重复测试所得。
⑤ 最高采样速率是指在高速光功率计在档位设置在+5~-30dBm时，可以对输入光信号的最高采集速率。
⑥ 高速光功率计的功率测试范围为+5~-85dBm，但在高速采样时的动态范围为+5~-60dBm，高速采样是指“采样速率”设置在大于及等于1KSPS的速率。
⑦ 频率响应是高速光功率计对调制光信号的检测，需要设置在相应的功率探测范围。
⑧ 总噪声是在无光信号输入的情况下，内部噪声的总和的最大值。
⑨ 通道不确定性是在20~25℃室温下，光信号输入范围在+5~-60dBm,两个通道重复测试的最大偏差值。

标准配置：

通用适配器(选配) 、SMA转BNC线、SMA（M-M）线、USB线、电源线、CD光盘、用户手册、产品保修卡、合格证、清洁棉签、干燥剂
