编号

技术指

标名称

技术指标响应值

1

工作条件

工作电压：220V     功率：500W

2

实验目的

1.巩固和深化稳定导热过程的基本理论，学习用平板法测定绝热材料导热系数的实验方法和技能。

2.测定试验材料的导热系数。

3.确定试验材料导热系数与温度的关系。

3

产品特点

双面冷却紫铜板实验台本体；薄膜加热器由低压大功率开关电源供电,并由单片机控制脉冲宽度调制器(PWM)输出控制。

4

技术参数

1、水泵参数：功率90W，扬程3m，流量 20L/min；

2、电流互感器:SX-10DK﹙日本三洋﹚﹐0-10A

3水泵参数：功率90W，扬程3m，流量 20L/min；

4、电流互感器:SX-10DK﹙日本三洋﹚﹐0-10A

5、温度控制精度：热板、冷板均为±0.1℃；

6、 最高设定温度：100℃；

7. 冷却方式：风冷；

8. 仪器测量精度：3%；

9、 导热系数测试范围：0.01-1.6W/mK。

5

产品规格与附件

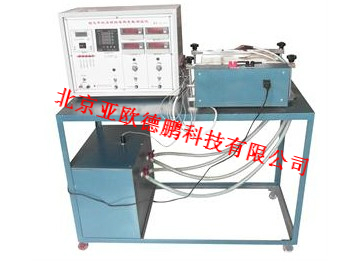

1、主要配置：主要配置：可移动式实验台、双面冷却实验台本体、电加热器、温度传感器，水泵、水箱、电流表2只、电压表2只、温度显示仪、温度跟踪仪等。

2、外形尺寸：900×500×1200mm
