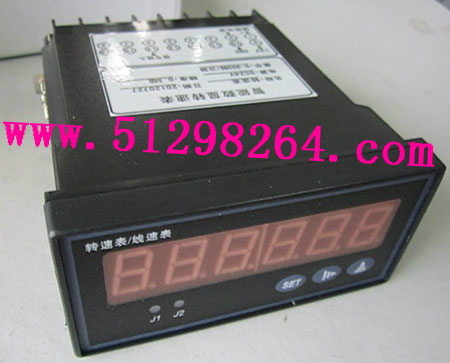

智能转速表、线速表            型号      DP-ZS

一、概述
 (1) 输入信号：开关量、电平脉冲(低电平:-30V~+0.6V；高电平:+4V~+30V)；
(2) 外接传感器：光电开关，接近开关，霍尔开关，编码器等；
(3) 仪表向传感器外供DC12V/30mA直流电压；
(4) 仪表可设定倍率Scale，显示小数点，满足测量精度、以及线速
测量。显示的转速值=每秒输入的脉冲个数×60×倍率，
倍率Scale的范围0.0001~9999；
(5) 一路继电器报警，可设置成上下限报警输出；
(6)  4~20mA或0~20mA变送输出，变送低限、高限可设(可选0~5V,1~5V或0~10V变送输出) ；
(7)  RS485通信，标准Modbus RTU协议，可直接与工业组态软件组网；
(8) 测量显示范围：0~99999；

二、主要技术指标

性能
参数
转速范围
0~99999
显示值
每转输入的脉冲个数×60×倍率
外供电源
DC12V/30mA
工作电源
工作范围
DC24V或220V可选
功耗
＜4VA
通信接口
RS485接口，Modbus-RTU协议
模拟量变送输出
1路4~20mA变送输出；精度0.5级；负载电阻＜510Ω
继电器
继电器触点寿命10万次，触点容量AC220V/5A，DC24V/5A
工作环境
工作温度:-10-55℃；储存温度:-20-80℃
外形尺寸
面板尺寸:96×48mm；开孔尺寸:92×44mm；深度：112mm
三、按键使用操作说明
1、按键定义：
功能键SET：用于进入菜单项，选择设置项。
移位键◄：循环选定页面内的数码管，选定的数码管呈闪烁状态。
增加键▲：加闪烁位数码管的数值(数字在0~9之间循环)。
2、操作方法：
用“SET”键选择参数设置页面，按“▲”进入参数值修改，通过“◄”和“▲”来实现更改参数，用“SET”键确认并进入下一项参数设置。
