其它
商品名称：光带式交流电桥/交流电桥
商品型号：DP-QS1

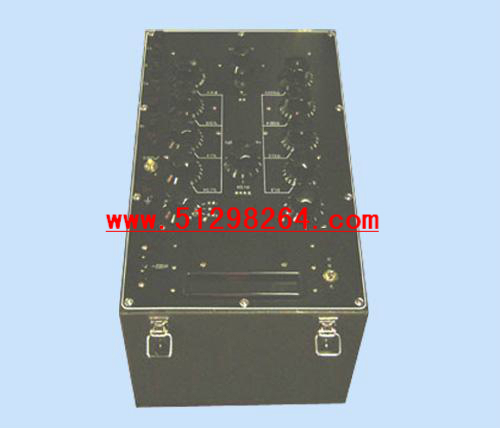

光带式交流电桥/交流电桥    型号：DP-QS1

DP-QS1型交流电桥，俗称西林电桥，用其高压测定高压设备之绝缘介质损失角与电容量，也可用低压测量电容器，电缆等的电容量。高压测量时，电桥可用正接法，也可用反接法。

     光带式交流电桥/交流电桥      原理

本电桥是按西林电桥的线路进行设计的，桥臂一为试品Cx，桥臂二为标准电容器CN，桥臂三为可变电阻R3，桥臂四由固定电阻R4=1000/Л=3184欧姆与电容箱C4并联后组成。当电桥平衡时发生如下关系：CX=CN*R4/R3tgd=ωR4C410-6=C4（以uF计）

光带式交流电桥/交流电桥          技术参数






             外形尺寸：500×280×290 mm
             重量：15kg

        成套性每台电桥供应的附件

             高压输入导线一副
             电源线一根
             保险丝（0.5A）三只
             灯泡三只

        成套选用

             DP-BR16标准电容器，DP-QS1交流电桥
            DP- BR16标准电容器，DP-SB854电源移相器，DP-QS1电桥电源保护控制器，DP-QS1交流电桥。
 www.51298264.com

北京亚欧德鹏科技有限公司
