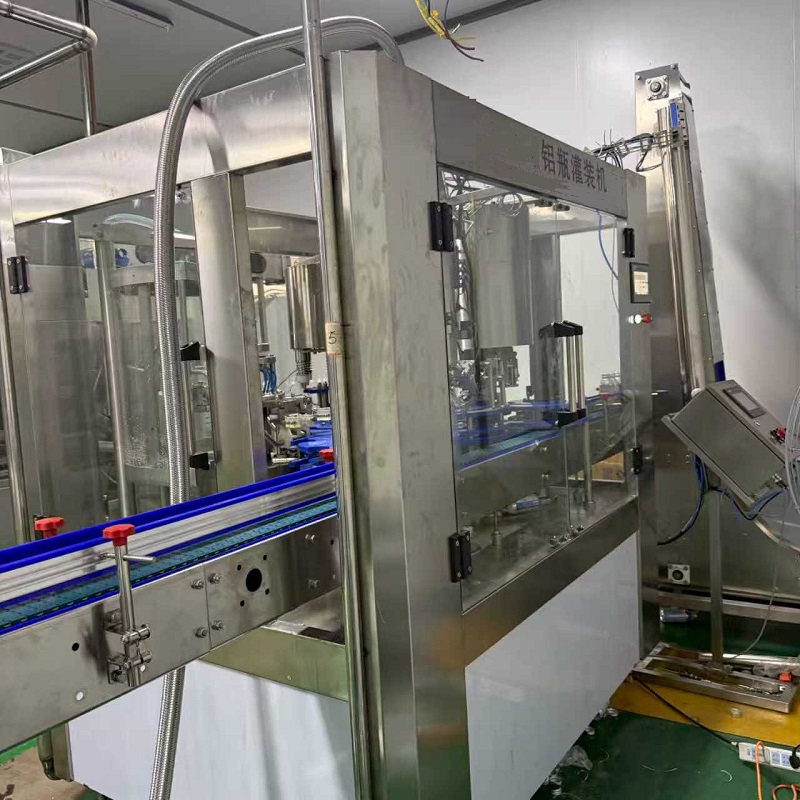

冲灌装压盖一机 玻璃瓶灌装生产线   型号DP8-8-3

风送道与三合一灌装机直连，瓶子传送采用全程卡瓶口方式。该方式的优点是：（1）当用户需要改换瓶形，而瓶身的直径不变或只有较小变化时，不需要对设备进行任何调整，就可以实现瓶形的切换。当瓶身直径变化较大时，也只需要用较短的时间，更换拨轮的卡瓶身部分。大大的方便了用户的使用、节约用户的瓶形切换费用和时间。

（2）可以避免瓶口的二次污染。

该机的生产过程如下：风送道中的瓶子通过拨瓶星轮传送至三合一灌装机的冲瓶机上。冲瓶机的回转盘上装有卡瓶口式不锈钢瓶夹，瓶夹夹住瓶颈沿一导轨翻转180°使瓶口向下。在冲瓶机的特定区域，特制喷嘴喷出冲瓶水，对瓶子内壁进行冲洗，同时对瓶子外壁也进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持，并通过升降机构在凸轮作用下实现上升与下降。灌装机采用重力灌装方式，瓶口上升顶开灌装阀开始灌装，当物料上升到堵住回气孔位置时结束灌装。灌装结束后瓶口下降离开灌装阀，瓶子通过过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一灌装机。整机设备采用落地式封窗，美观、大方。

（二）、主要特点

1、进瓶机构

Ø风送道与进瓶拨轮直连的进瓶方式。

Ø设有气动挡瓶装置。

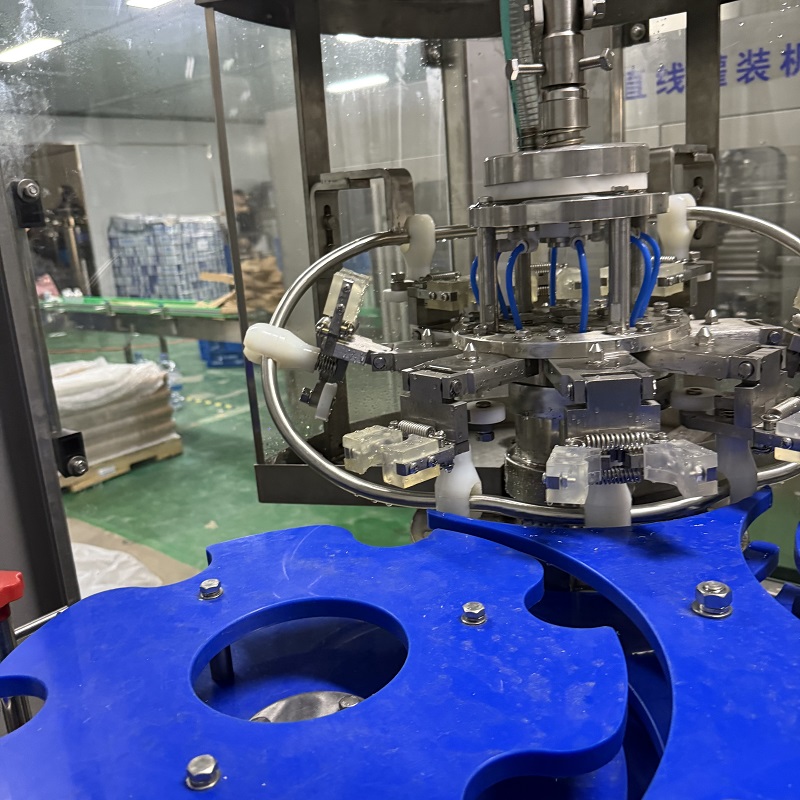

2、冲瓶机

1)旋转盘全部用不锈钢ANSI304焊接而成。

2)采用本公司翻转式瓶夹，瓶夹卡住瓶颈部位，避免了传统瓶夹上的橡胶夹块对瓶口螺纹部位造成的可能污染。瓶夹采用不锈钢ANSI304制造，卫生、耐用。

采用高效喷雾喷嘴，冲瓶水呈设定角度喷出，3)可冲洗到瓶子内壁任何部位，冲洗彻底并节约冲瓶用水。

4)瓶夹及翻转机构滑套均采用德国igus耐蚀免维护轴承。

5）冲瓶机动力由机架内传动系统通过齿轮传递。

3、过渡拨轮

Ø采用卡瓶口不锈钢拨轮。

4、灌装机

1)旋转盘全部采用不锈钢ANSI304制造。

2)灌装方式为重力灌装。

3)灌装阀采用ANSI304制造。

4)高精度、高速液位灌装阀，液位精度≤±2mm。

5)采用整体液缸，液缸液位由浮球控制。

6)采用新双导柱型瓶升降机构，避免了老产品中的瓶升降机构必须穿过台面而引起的漏水后患，同时便于装拆及维护。

7)灌装机动力由机架内传动系统通过齿轮传递。

5、旋盖机

1、落盖导轨上设有防止反盖通过及反盖取出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动停止机器运转，可以有效的避免无盖瓶的出现。

2、设有磁性恒扭矩旋盖头，旋盖效果稳定可靠，封盖次品率≤0.2％。

3、旋盖机进瓶检测开关，与落盖导轨和拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，保证无瓶时停止喂盖，减少盖子的损耗。

4、高效离心式理盖方式，盖磨损小。

5、理盖器设有缺盖检测机构，用于控制瓶盖提升机启停。

6、出瓶拨轮

Ø采用托瓶底传送方式，瓶底托板为一螺旋下降曲线，变换瓶形无须调整机器及出瓶输送链的高度。

7、出瓶输送链

1)传动电机采用变频调速，与三合一灌装机保持同步，可有效防止瓶子翻倒。

8、机架

1、机架由优质碳素钢焊接而成，并进行表面防锈处理及喷涂，表面覆盖不锈钢板。

2、独家采用不锈钢台面板过孔拉伸结构，配合O形密封圈，使台面上所有轴承座及支撑轴等易渗漏处的渗漏可能降为零

3、机架由优质碳素钢焊接而成，并进行表面防锈处理及喷涂，表面覆盖不锈钢板。

4、独家采用不锈钢台面板过孔拉伸结构，配合O形密封圈，使台面上所有轴承座及支撑轴等易渗漏处的渗漏可能降为零。

5、三合一机传动系统位于机架台面下，由一台主电机拖动，采用齿轮传动方式。

6、传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。

7、主电机输出轴上装有过载保护机构，有效保证机器安全。

9、控制系统

nPLC自动完成三合一灌装机由进瓶到出瓶的全过程控制。

n采用触摸屏操作，生产速度、班产量计数、故障类别、故障发生点等均显示在屏幕上。并可自动统计故障发生时间、故障类别等信息。

10、技术参数

工位数 洗瓶8，灌装8，封盖3

额定生产能力 2000-3000/小时（500ml /瓶）

灌装方式 重力灌装

适应瓶型 直径50－120，瓶高100－320

洗瓶用水压力 0.2-0.25 MPa

洗瓶用水量 0.8吨/小时

额定电压 380V

主电机功率 1.5Kw

电机总容量 3.5Kw

主机外形尺寸 2000×1600×2100(长×宽×高)

设备重量 ～1600Kg

12、出瓶输送系统

联结：设计合理，运行稳定流畅

支腿、支架及护栏采用光壳304不锈钢

中间架不锈钢厚度为2mm

电动机为无级变速器

输送链为工程塑

出瓶输送
