压痕硬度仪/压痕硬度测试仪/聚乙烯防腐层压痕硬度/埋地钢质管道聚乙烯防腐层 DP-70/120

一、产品用途

DP-70及120型压痕硬度仪适用于测定挤塑聚乙烯防腐层的压痕硬度。是科研单位、挤塑聚乙烯防腐层生产厂研究及生产的检测仪器。本仪器参照石油部SY-P0413-2002《埋地钢质管道聚乙烯防腐层技术标准》标准生产，符合国标GBT23257-2017《埋地钢质管道聚乙烯防腐层》。对埋地钢质管道聚乙烯防腐层进行压痕硬度的测定。

压痕硬度仪有两种类型，分别DP-70型和DP-120型。

DP-70型压痕硬度仪试验温度是70℃，

DP-120型压痕硬度仪试验温度是120℃，

压痕硬度仪有三架型及五架型两种类型。

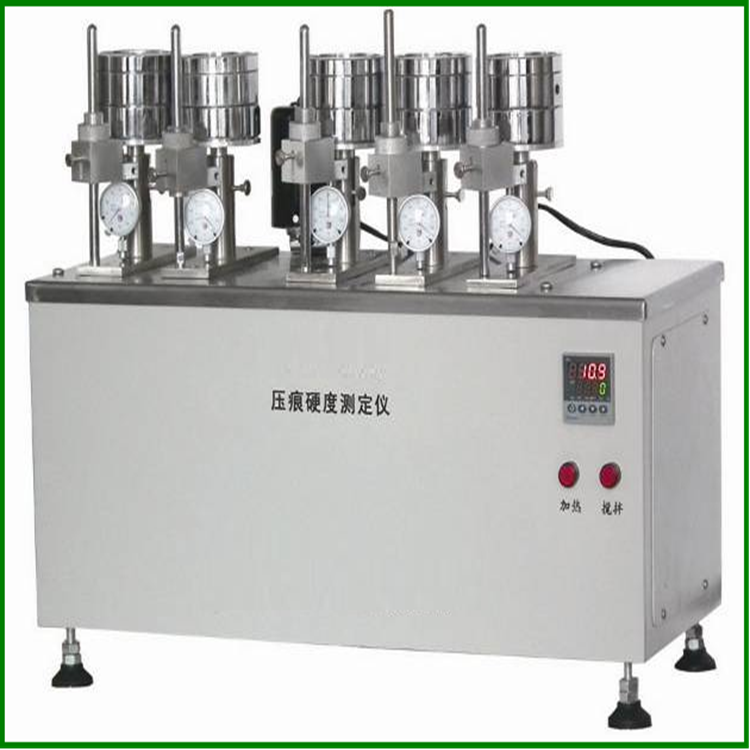

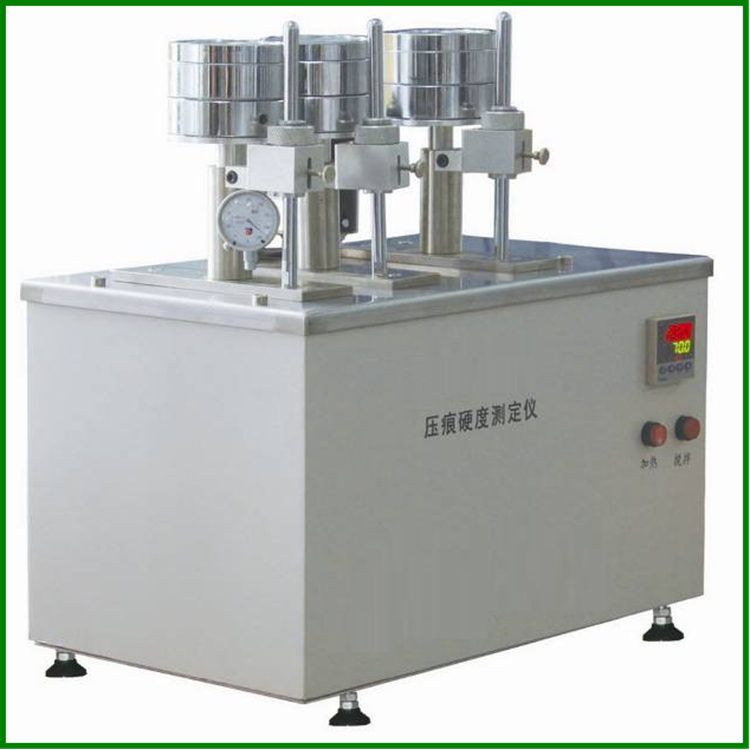

三架型压痕硬度仪有三个试样架，五架型压痕硬度仪有五个试样架，

二、技术指标

1、加载应力：10MPa

2、压头端部直径：Φ1.8mm

3、托盘、负载杆及压头的总质量：100g

4、砝码质量：1000g，1000g，500g各1件/架

5、试验架数：3架（或5架）

6、恒温温度：室温～70℃（或120℃）

7、显示误差：±1℃

8、控温精度：±2℃

9、恒温水槽容积：长300×宽210×高230（3架）

长480×宽210×高230（5架）

10、百分表量程：3.0mm

11、百分表读数精度：0.01mm

12、试样尺寸：30X60mm

13、加热功率：1500W

14、电源电压：AC220，50Hz

15、环境温度：15～35℃

三、仪器结构

1、 仪器由恒温水浴槽、试样架、测位移百分表、加载砝码等组成。

2、 恒温水浴槽充入水介质，用于恒温试验环境。由电热器加热，自动控温。电动搅拌器使各处温度均匀，上部具有多个试样架位，可以放置多个试样架。前面装有玻璃透明视窗，便于试验员观察试验过程。

3、 试样架由支撑架、负载杆、压针、托盘等组成，用于安放试样和对试样加载。

4、 百分表置于托盘下面，压头向上与托盘下端面接触。百分表用于测量加载后的压针压入深度。

5、砝码加在负载杆上，使之达到10MPa的预定压力。其中负载杆为100克，再增加2500g质量的砝码才能达到这个压力。
