炭黑分散度检测仪   型号：HAD3600

产品介绍

HAD3600炭黑分散度检测仪是针对聚烯烃管材、管件和混配料中颜料或炭黑分散 的检测仪器。

该仪器适配基于 HAD3600的软件及相应的显微镜，通过对炭黑粒团的尺度、形态、 及散布情况的测量，可以建立起这些参数与力学性能、抗静电性能、吸湿性能等 宏观性能指标的内在联系.

HAD3600对塑料材料的品质保障、生产工艺、新品研发产生积极影响，同时推进 企业和行业技术水平的快速提升。

l 采用图像分析法由计算机完成炭黑分散度等级的判定，检测精度高。

l 对目标炭黑粒径可从微米级到毫米级进行分析

l 配备专业显微镜，配以 500 万 CMOS 图像传输器

l 可单张保存图像，图像大小由 640*480, 1024*768, 1280*1024,2592*1944 四种大小可供选择

l 丰富的图像处理功能，满足多种图像处理需要

l 软件具有自动和手动两种方式进行炭黑图像分割

l 软件可满足对局部分析的要求

检测范围 0.5um  —1cm

成像分辨率 2592*1944（500 万像素数码摄像头）

测试软件 “炭黑分散度检测系统 ”，系统适用于windows  操作系统；软件带自动分析功能，可以导出实验报告

彩色 CMOS 图像传感器 像素尺寸：2.2 μm×2.2 μm

光谱响应：400 nm~1100nm

灵敏度：0.53V/lux-sec@550nm

水平清晰度：1000 线

分辨率：2592 × 1944、1280× 1024、1024×768、 640×480

通讯接口 高速 USB2.0

试样窗孔径 4mm

测试面积 1.7  mm×1.25  mm

光学放大倍数 4,10，40，100 倍

光源照射角 30 °

图像大小 640*480,1024*768,1280*1024,2592*1944

l 配备测微标尺，可进行像素点尺寸校准，并且软件具有移动标尺功能， 可进行任意两点距离测量

l 客户可以自行建立标准图库

l 输出结果涵盖炭黑粒团的个数、粒径、面积等，并可以数据报表和 excel 的形式进行输出

l 提供图像灰阶分布图、粒子径分布图、粒度分布图

l 报告结果包括：样品名、标准名、原始图像、灰阶图等。报告输出格式 多样，可以选择图片格式或 pdf 格式进行保存。

l 软件试用各种主流操作系统有很好兼容性。

l 采用usb2.0 数据接口，可适配多种采集设备（如：摄像头或数码相机）

软件介绍：

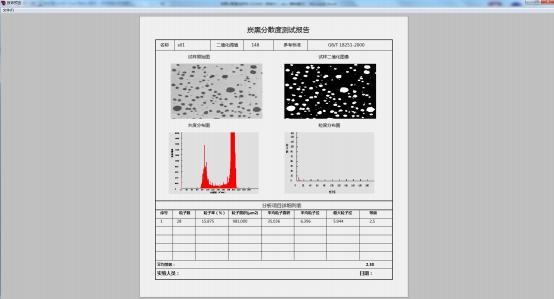

报告包括：样品名称、二值化阈值、参考标准、原始图、二值化后图像、 灰度分布图和粒度分布图、软件分析得到的项目参数等

该软件主要功能包括：(1)  炭黑图像处理、(2)  炭黑图像采集、(3)  系统标定、

(4)  等级判断、(5)  图库建立、(6)  报告输出。
