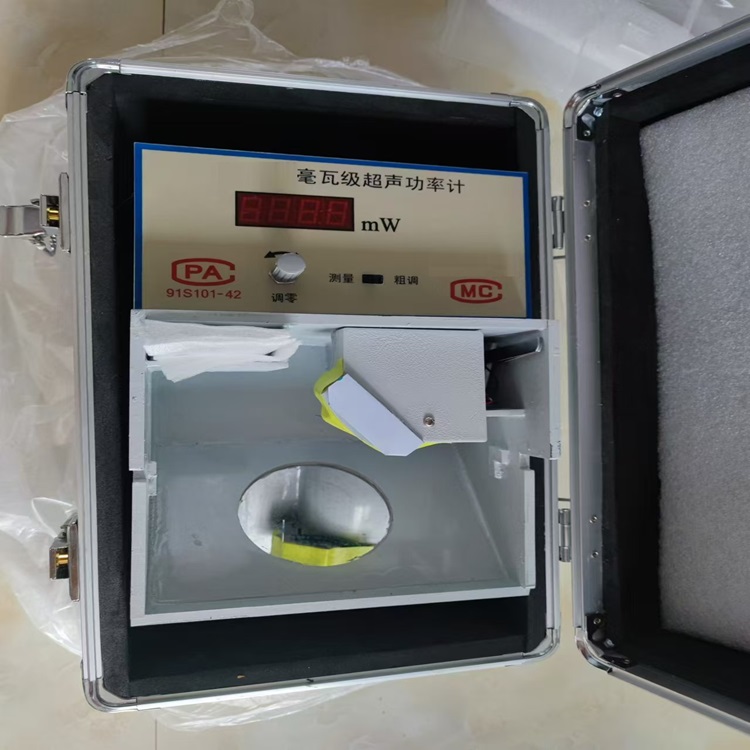

新品毫瓦级超声功率计/B超检定装置/毫瓦功率计 DP-90

1.概述

DP-90型毫瓦级超声功率计是一种超声微功率测量仪器。本仪器是毫瓦级超声功率计量标准器具。主要用于计量检定A型、B型、M型、多普勒型各种超声诊断仪超声输出功率的计量。

2.技术参数

测是范围                      1~100mW

分辨力                          0.1mW

测量频率范围                 0.5~10MHz

相对误差

使用温度                       20±10℃

电源频率                       50±2Hz

电源电压                       220±22V

3.基本工作原理

本仪器测量超声功率是根据超声辐射压力法原理，即∶               P=FC/2COS ²θ

式中∶P-超声功率，瓦特；

      F-超声辐射压力，牛顿；

      C-超声在传播媒质中的声速，米/秒；

      θ-声束入射角，度。

测量媒质为水时，如果，入射角θ为45度，水温为23℃，经计算，1mW的超声功率作用在测量靶上，约产生6.668×10^-7牛顿的辐射压力。在一定的条件下，C和θ可视为常量，辐射压力F与超声功率P成正比，测量辐射压力即可测量出超声功率。

辐射压力的测量，是使用一种设计的电子天平。超声辐射压力作用在电子天平的测量靶上，非电量的辐射压力被转换成电信号，经放大处理后，由数字仪表直接显示出超声功率数值。
