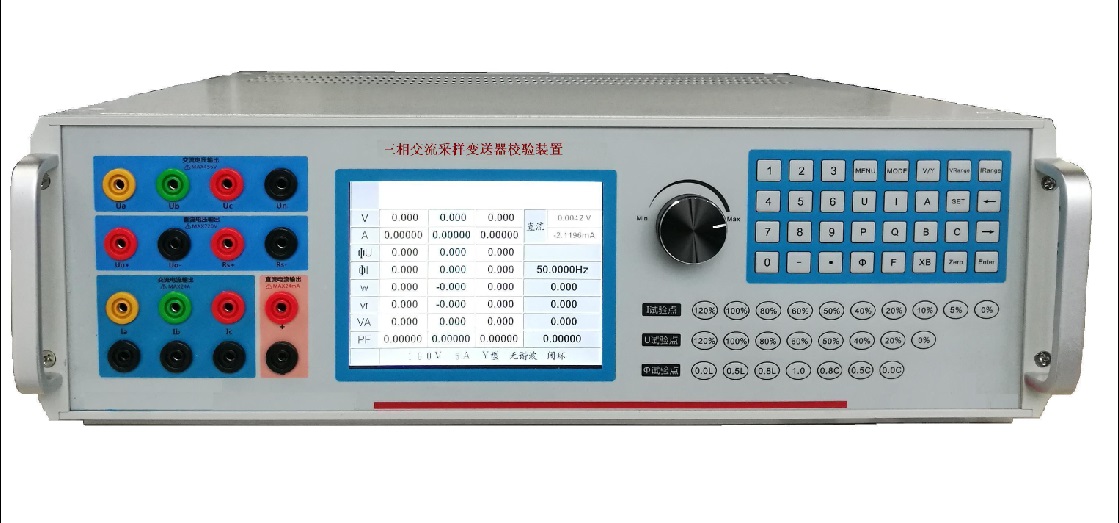

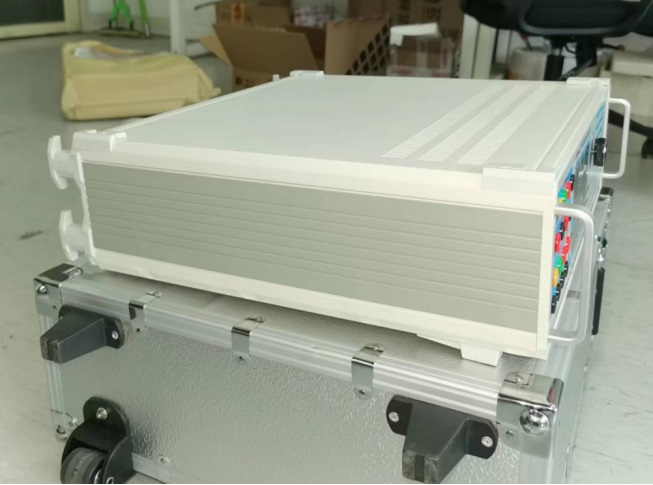

三相交流采样检定装置  型号：DP-S8002A

一、产品简介

     本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的设备。

二、产品主要功能及特点

Ø将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。

Ø采用操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。

Ø视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。

Ø内含交直流标准源，可直接检定多种交直流指示仪表。

Ø可自动检定多种电能表，同期表和指示仪表的各项指标。

Ø可检定交直流电量变送器，交流采样装置.

Ø电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。

Ø电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。

Ø备有数字旋转编码器调节，使用便捷，简单。

Ø输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。

Ø输出标准谐波2～31次，可单次或任意叠加多次谐波输出。

Ø三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。

Ø具备三相频率独立设置，分相变频。

Ø备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用安全可靠。

Ø备有接口和软件，接口协议开放，用户可自行编程控制仪器。

Ø可支持国内同类产品操作软件使用。

三、产品主要技术指标

交流模拟量输出

交流电压输出 量限 100V、 57.735V、 380V、 220V

调节范围 0～120%

调节细度 0.002%

准确度 0.05%

稳定度 0.01%/2min

失真度 ≤0.1%（非容性负载）

输出负载 每相30VA

交流电流输出 量限 5A、2A、1A、20A

调节范围 （0-120）%

调节细度 0.002%RG

准确度 0.05%RG

稳定度 0.01%/2min

失真度 ≤0.1%（非容性负载）

输出负载 每相25VA

功率输出 有功准确度 0.05%RG

无功准确度 0.1%RG

稳定度 0.01%/2min

相位输出 调节范围 0°～359.99°

分辨率 0.01°

准确度 0.05°

功率因数 调节范围 -1～0～+1

分辨率 0.0001

准确度 0.05%

频率 调节范围 45Hz～65Hz

分辨率 0.001Hz

准确度 0.002Hz

三相电压、电流对称度和相位对称度 电压、电流对称度 ＜0.02﹪

相位对称度 0.05°

电压电流谐波输出 谐波次数 2～31次

谐波含量 0～39%

谐波相位 0°～359.99°可调

准确度 2～14次2%  5～31次5%

直流输出(选配功能)

直流电压 电压量程 75mV、10V、100V、300V、600V

输出范围 0～120%

准确度 0.05%

稳定度 0.01%/1min

纹波含量 ≤0.5%

调节细度 0.002%RG

输出负载 10VA

直流电流 电流量程 20mA、10mA、1mA

输出范围 0～120%

准确度 0.05%

稳定度 0.01%/1min

纹波含量 ≤0.5%

直流测量(选配功能)

直流电流测量 测量范围 0~24mA

准确度 0.05%

直流电压测量 测量范围 0~12V

准确度 0.05%

电能脉冲量(选配功能)

脉冲输出 有源脉冲输出 电平5V±5%，输出电流100mA

最大脉冲频率：5kHz

脉冲输入 有源脉冲输入 电平5V±5%，输入电流1mA

最大脉冲频率：5kHz

环境条件

工作温度 0℃～40℃

相对湿度 ≤85%

储存条件 -30℃～60℃

其他

工作电源 AC220V±15%

体积 450×440×132㎜，重量:20㎏
