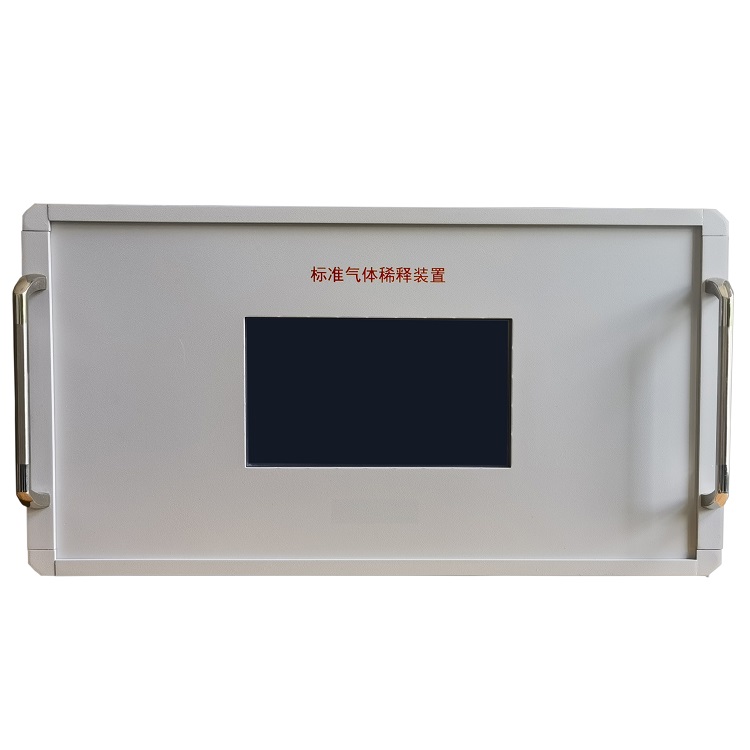

标准气体稀释装置   混合气体配比器   型号：DP-LY300B

主要用途

DP-LY300B型标准气体稀释装置系统是为气体分析、测试类仪器的标定、校准和检测的

产品，本仪器能实时地配制出不同种类、不同浓度的多组份混合气体。使用对象包括环保企业、生物制药、环境监测、煤矿冶金等所有需要混合气体的企业

和单位

产品介绍

在气体分析仪器领域，标准气体是标定和校准气体分析仪器测量结果的，在

对仪器进行标定或校准时，需要不同浓度的气体，而此时所需的每种浓度的标准气体量不

大，但又需要为标定点配备相应浓度的标准气体。如果为每个标定点购买厂家生产的

标准气体，不但成本高，不经济，而且还造成很大的浪费。

DP-LY300B 型标准气体稀释装置是我公司根据多年气体配制分析经验的一款适

用于气体分析领域的配气设备，用户只需要购买一种用于稀释的标准气体和一瓶标准浓度

用于被稀释的气体，便可用它配制多种低于该被稀释气体浓度的标准气，不但经济廉价而

且方便灵活。它具备智能检测、自动配气、小巧便携等诸多优点。可提供多种型号选择，

目前该型号最多可以实现3 通道 3组份气体同时配置。

DP-LY300B 型标准气体稀释装置采用PLC可编程逻辑控制器作为核心控制单元，采用 10

寸电容触摸屏作为人机交互界面，用户通过触摸屏对配气仪进行参数输入和指令控制，完成

配置后自动根据用户设定的参数执行配气输出任务，这样就毋需第三方计算控制单元的介

入， 全过程实现单机自主操作执行。为了能简单明了的展现界面操作的友好便利性，我们

精心设计了人机交互界面，力求使用户能在短的时间内掌握本设备的操作。

仪器的气体流量控制核心元件采用高精度质量流量控制器（MFC），仪器输出气流速率稳定，设定精准，抗干扰能力强，仪 器可进行不同气体系数设定来选择不同量程进行试验，可扩展性强，满足大多用户使用。

2.3 主要特点

★ 高清 800×480 分辨率的真彩电容触屏，操作简单，使用方便；

★ 高精度质量流量控制器，配气输出精度高；

★ 操作简单，界面一目了然；

★ PLC可编程控制器；

★ 可扩展性强，可定制多种组份气体通道；

★ 一键配气，无冗余操作；

★ 提供 3个配气通道，最多配置 3种组份的气体

工作原理

原理解释：系统用户参数及指令输入和状态参数输出显示均由触摸显示屏完成。用户通

过触摸屏将参数输入系统，系统根据用户设定的参数计算出各路对应的控制量去控制调节质

量流量控制器(MFC)的输出。一方面MFC收到系统给它的控制量后调节自身气路输出阀门开启

幅度，另一方面MFC实时检测通入自身内的真实气体流量，并根据该气体流量实时输出一个与

该气体流量成线性正比的反馈信号。系统根据各路该反馈信号获得实际的气体输出流

量进 而计算实际输出的气体浓度。各通道MFC输出的气体一同汇入气体混合器进行充分混合后通过 出气口输出

主要技术指标

三路进气，一路出气，输出流量规格0-2SLM、0-5SLM、0-10SLM等

采用ALICAT质量流量控制器

质量流量控制器准确度：≤0.6%RD

质量流量控制器重复精度： ±0.2％

响应时间：≤100ms

耐压： 1MPa

漏气率： 1×10-9SCCSHe

通道材料： 316L 不锈钢

进出气口连接气嘴：Φ6/不锈钢穿板卡套

进出气连接管道：Φ6/PU 或特氟龙管

静密封材料： 氟橡胶（或丁晴橡胶、硅橡胶）

动密封材料：氟橡胶（或丁晴橡胶、硅橡胶、聚四氟乙烯）

预热时间：无需预热

工作环境温度：5℃～45℃

供电：220VAC 50Hz

外形尺寸：深406mm×宽400mm×高214mm

配气稀释比范围：1:1到1000:1

仪器重量：约13.5Kg；

工作环境条件

工作温度为 5 ℃～45 ℃；

工作压差：0.1～0.3MPa

相对湿度为不大于 85 %；

工作电源为交流 220 V±22 V、频率 50 Hz ±1Hz；

注意：

☆ 在对有毒有害气体进行配气时，必须严格做好防护措施，严格检查管路联接的气密

性。配气结束后必须在防护措施未撤之前对管路用无毒气体进行彻底清洗，以排除管路内残

留的有毒有害气体。☆ 在对有腐蚀性气体进行配气时，需要根据配制气体的化学特性选用耐此类腐蚀材料 型号的配气仪，以精度和延长仪器的使用寿命。

☆建议用户在各通道进气口处分别安装一只减压阀，当某一通道不使用或暂时不使用

时，可将该通道减压阀关闭，以该通道不会漏入气体；

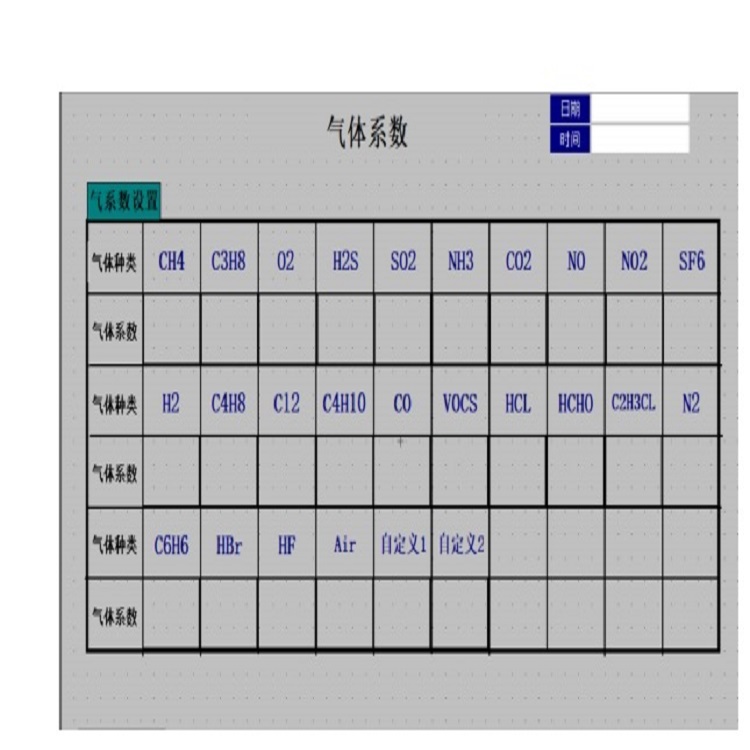

☆ 气体系数：用户需要根据本手册提供的气体系数表，输入相应的气体系数，便可对

气体质量流量控制器量程进行更改。选购时请根据实际使用时是否会用到有腐蚀性气体和气

体种类确定对应的型号。

☆本系列仪器最多为3 通道配气系统，可以同时配制3种组份的混合气体（亦可根据客

户的需求进行定制）
