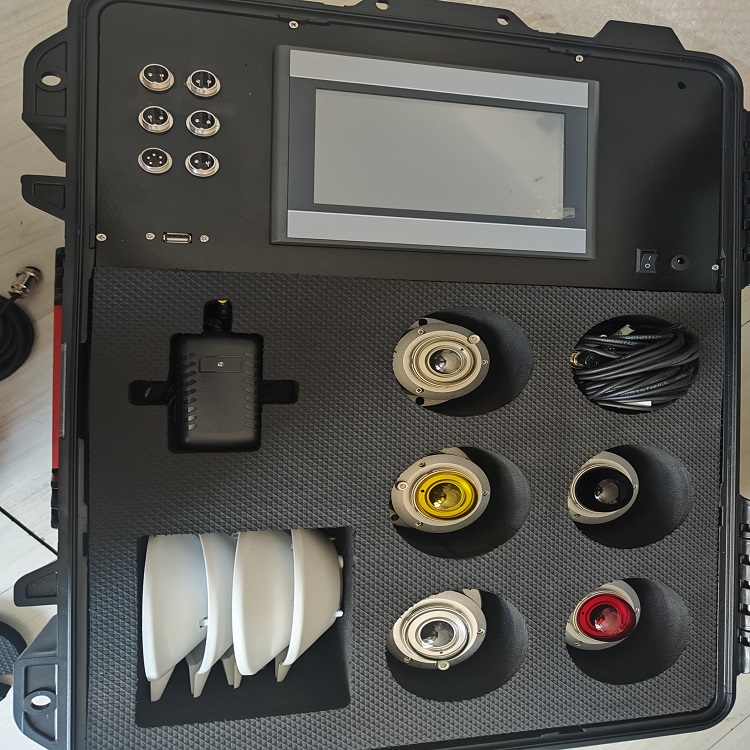

太阳能辐射强度测量仪   太阳分光谱辐射表  型号：H182412

一、  用途

    该表是与各种记录器及计算机配接使用，均能精确地测量出太阳的总辐射量、红外、可见光及紫外区辐射量的一次仪表。广泛应用于农业气象、植物生理研究、太阳能利用、海洋考察、建筑材料老化及大气污染等科学研究。

二、工作原理

    该表采用光电转换感应原理，其感应元件采用绕线电镀式多接点热电堆，其感应面涂有高吸收率的黑色涂层， 冷热结点产生温差电势，在线性误差范围内，输出与太阳光谱波数的辐射强度成正比，为减少环境温度对表的性能影响，配有温度补偿线路，该表内罩为石英玻璃，外罩经精密冷加工磨制而成的光学玻璃。

三、技术参数

    1.灵敏度:7～14μV／W.m-2 ；

    2.响应时间:不大于20秒(99%)；

    3.内阻:小于400Ω；

    4.温度特性:约0.05%℃(温度环境-20℃～+50℃ 范围内)；

    5.稳定性:不大于±2%；

    6.余弦:天顶角0°～70°偏离标准±3%,天顶角70°～80°偏离标准±7% ；

    7.方位:无；

    8.工作光谱范围:可见光辐射位于400nm和700nm之间,波长短于400nm的辐射称之为紫外辐射,波长长于700nm的辐射称之为红外辐射,则采用的玻璃罩的波长如下:

           石英罩:0.28～3.2µm ,0.32～3.2µm；

           B400黄罩:0.395～3.2µm；

           B500 0.500～3.2µm；

           B600 0.599～3.2/µm；

           B700 红罩:0.7～3.2µm；

    9.工作辐射强度(0～1.4Kw/m2)；

    10.工作环境-50℃～+50℃,相对湿度90%(40℃)；

    11.重量:2.5kg；

四、主要功能

    本品配套使用，可测出总辐射量，红外光谱区、可见光区和紫外光谱区的太阳辐射量。

    1.石英罩表可以单独测量大地总辐射量。

    2.石英罩表（280nm）和B400(黄)罩表同时使用,其测得辐射量之差即为紫外区辐射量，其中石英罩表(280nm)与石英罩表(320nm)辐射量之差为紫外-B波段辐射量，石英罩表(320nm)与B400黄罩表测得辐射量之差为紫外-A波段辐射量。

    3.B400(黄)罩表和B780(红)罩表同时使用,其测得的辐射量之差即为可见光辐射量。

    4.在可见光区可增加B500和B600两种表。

    5.B780(红)罩表可以单独测量红外区辐射量。

五、太阳辐射与农业

    不同波段的辐射对植物生命活动起着不同的作用，它们在为植物提供热量、参与光化学反应及光形态的发生等方面，各起着重要作用。

    1.波长大于1.00µm的辐射，被植物吸收转化为热量，影响植物体温和蒸腾作用，可促进干物质的积累，但不参加光和作用。

    2.波长在1.00µm～0.72µm的辐射，只对植物伸长起作用，其中0.78µm～0.80µm的远红外光，对光周期及种子形成有重要作用，并控制开花与果实的颜色。

    3.波长在0.72µm～0.61µm的红光和橙光，可被植物体内叶绿素强烈吸收，光合作用强。并表现为强光周期作用。

    4.波长在0.61µm～0.51µm的绿光，表现为低光合作用和弱形成作用。

    5.波长在0.51µm～0.40µm的蓝紫光，可被叶绿素和黄色素较强烈地吸收，表现为次强的光合作用与成形作用。

    6.波长在0.40µm～0.32µm的紫外光，它主要起成形和着色作用，如使植物变矮、颜色变深、叶片变厚等。

    7.波长在0.32µm～0.28µm的紫外线，它对大多数植物有害。

    8.波长在0.28µm的远紫外线可立即杀死植物。

六、安装与使用

    1.安装时应选择周围没有障碍物的空旷声地,或从早晨太阳升起到傍晚太阳下落的方位角内,感应元件的平面与障碍物的仰角不超过5°的平面内安装。

    2.若长期固定在外使用时,可以通过机体上二孔固定在其它支架上,调好水平位置,再紧固螺丝。安装用的平台和支架的稳定性要强,以便接收面的水平位置不会改变,特别是在大风期间。

    3.表与记录器的联接电缆应为双股屏蔽导线,并应具有防水性能.电缆应牢固地固定到安装架上,以减少断裂或在有风天发生断线的情况.如果记录仪放置很远时,在可能的情况下应把电缆在地下进行保护。

    4.与本表连接的二次记录仪种类很多,可采用辐射记录仪或者数字电压表、电位差计等。如果采用辐射记录仪，便可以直接测得辐射量，若使用数据电压表、电位差计，则先测得电势值，换算后得到辐射量，本表每套同时使用，以便减少测试误差。
