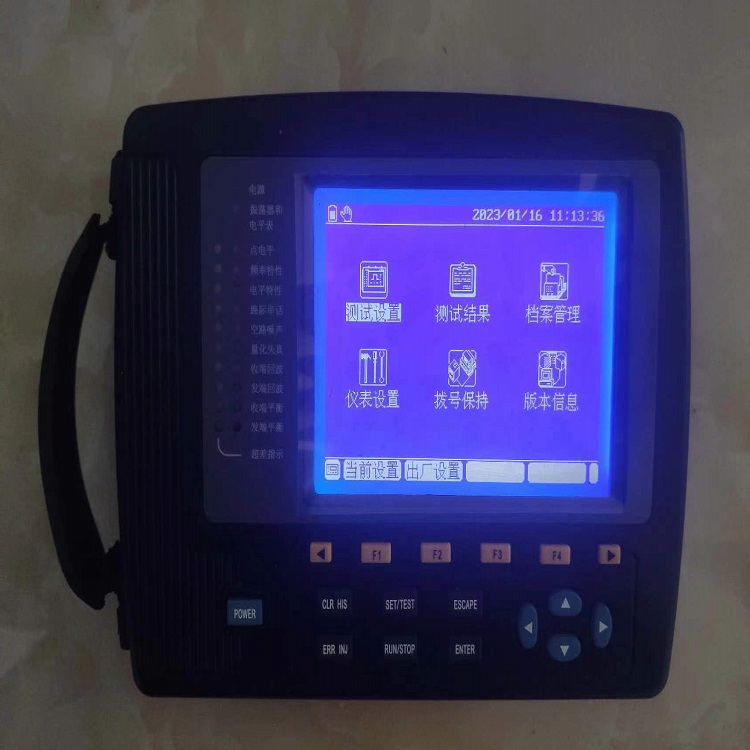

新品PCM话路特性分析仪 话路特性分析仪 话路特性检测仪 DP-GT-2B

1、主要特点

·手持式话路特性测试仪；

·内建测试模板，图形显示；

·内置直流环路馈电电路和直流环路保持电路；

·符合人体工程学的设计，智能导航式中文操作界面，操作简单方便；

·大屏幕液晶显示，320×240点阵，EL或LED背光；

·带串行高速微型打印机的接口。

2、基本功能

·全中文菜单，大屏幕显示，操作简便

·可进行多任务工作（可以边测试边翻阅以前的记录）

·可测电平、频率特性、电平特性、量化失真、空闲噪声、路际串话、回波衰耗、对地平衡度；

·端对端测试，环回测试；

·单路或30路自动测试(可选),并以报表形式打印；

·自动模式、手动模式，自动模式可选择测量指标中的一项、几项或全部，测试步长可编程；

·可存储多达100组测量结果；最高达9个测试设置存储；并可进行掉电记忆；

·内置发生器和接收器，输出口和接收口分别带有直流环路馈电电路和直流环路保持电路（内置或外置，视结构而定），不仅可测E&M二/四线接口，还可测LGE、FXO，LGS、FXS接口；

·测试结果图形显示，可以和内建的ITU-T标准模板比较，合格与否一目了然；

·存储测量结果可以上传至PC机，进行分析、整理、归档、打印输出；

·嵌入式软件可在线升级。

3、技术指标

3.1发生器

信号频率：200Hz～3600Hz，步长10Hz；

输出电平：+7～-61dBm0，步长1dB ；

相对电平：+1～-17dB，步长0.1dB；

失 真 度：在1020Hz/0dBm0，<-55dB；

频率响应：±0.1dB。

　　输出阻抗及回波损耗：在200～3600HZ内输出阻抗为600Ω，回波损耗≥36dB。

　　输出平衡度：在200～3600Hz内平衡度≥60dB

3.2 接收器

·电    平  频率范围：200Hz～3600Hz ；

电平范围：+7dB～-78dB，其中 dBm0为 +6～ -61dB, dBr为+1～-17dB；

测量误差：0dBm0点为±0.2dB，其它各点为±0.3dB。

            参考信号：1020Hz或820Hz，-10dBm0或0dBm0

·频率响应 参考信号：1020Hz/-10dBm0，

频率范围：200Hz～3600Hz；

测量范围：-20dB～+20dB；

测量误差：±0.2dB；

·电平特性 参考信号：1020Hz/-10dBm0；800Hz/-10dBm0

电平范围：+5dBm0～-56dBm0

测量范围：-20dB～+20dB

测量误差：±0.2dB

·空闲噪声 辅助信号：420Hz/- 45dBm0

测量范围：-92dBm0～-22dBm0，ITU-T加权

测量误差：±0.5dB

·路际串话 主串信号：1020Hz/0dBm0；800Hz/0dBm0

测量范围：-92dBm0～-22dBm0

误差范围： ±1 dBm0

·量化失真 参考频率：820Hz；

电平范围：-56 dBm0～+5 dBm0

测量范围：0～-40dB，ITU-T加权

测量误差：±0.8dB

·回波衰耗 测试用信号频率范围200Hz~3600Hz，电平0dBm0，

测量范围0dB~62dB，

测量误差：±1dB。

·对地平衡度  测量用信号频率范围200Hz~3600Hz，电平0dBm0，

测量范围：0dB~82dB，

测量误差：±1dB。

·输入阻抗及回波损耗：在200～3600HZ内输入阻抗为600Ω，回波损耗大于等于30dB；

·输入平衡度：在200～3600Hz内平衡度大于等于60 dB；

·接口平衡：600Ω，200Ω+560Ω//0.1uF、200Ω+680Ω//0.1uF；

·相对电平：-17～+7dB，步长0.1dB；

·直流环路：IGT动态阻抗 >100KΩ，环路电流最大60mA，环路压降约为-15V；

OGT动态阻抗>100KΩ，馈电电流恒流25mA。

·电源： DC9V±2%，1A； 可充电电池1.2V*5，4Ah

·尺寸： L×W×H=200mm×160mm×45mm ；

·重量： 约1kg。
