智能真空测试仪  真空计  型号：DP-4681

一、 总述：

DP-4681真空测试仪是新型的真空测量仪，它针对国内热电偶真空测量的实际情况，将不同型号国产热偶传感器仪表组合成一个仪表，通过面板按键切换传感器测量的种类，采用计算机技术对真空测量数据进行了优化处理，提升了产品实用性、方便性和功能性，可应用于航天、机械、石油、化工、低温液体贮运设备、冶金、电子及医疗等领域的多类真空测量。产品符合JB/T6873-2005。

二、仪器的主要技术指标

ZJ-51（M007）热偶型

测量范 围：300Pa～0.1Pa       有效误差范围：100Pa～0.1Pa

 压力极限误差：± 20 %             加热电流范围：70 mA～130 mA

 加热电流误差：± 0.5 %            功       率：3 VA

   其它技术指标

工作电源：DC 5V ,充电AC 220/50Hz

 显示位数：四位数码LCD  最高分辨率0.001帕

重量：0.5Kg                    外型尺寸：182×82×57 mm

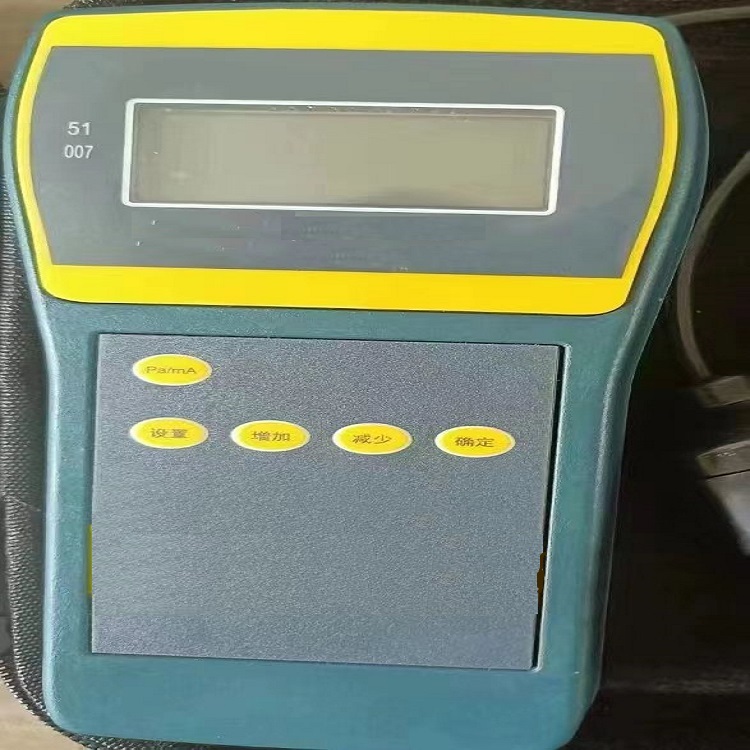

三、功能按键操作说明：

设置键：测量功能转换，移位选择。

增加键：调节数据增加

减少建：调节数据减少

确认键：确认，退出

PA/MA： 切换键（测量ZJ-51(M007)时切换电流和真空度显示）

四、使用说明

1、档位和参数设置时，请先不要连接真空规管，以防错误设置损坏真空规管，拨动仪器顶部的电源开关，仪表电源接通。

如果仪表设置在ZJ-51或者M007规管状态，显示器将显示-NC-，表示仪表没有连接上规管。

当规管和仪表连接正常后，被测量的真空度超过量程时也会显示HHE。

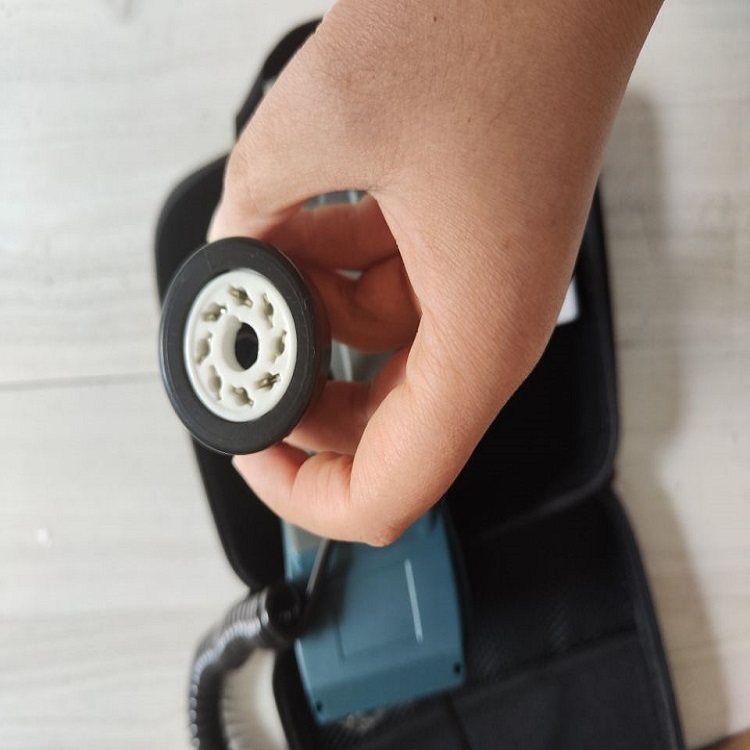

2、将仪表的插头线连接到规管上，液晶屏会显示’INIT”,表示仪表初始化，初始化完成后仪表自动转入测量状态，此时仪表显示的数值即为仪表测量到的真空度值。

3、液晶显示及介绍

仪表接上被测系统并检测到真空规管，仪表会自动显示测量到的真空度值，真空度单位可以选择为pa或torr。当液晶屏显示U-PA并显示屏右边显示pa，表示当前单位为帕。当液晶屏显示U-TO并显示屏右边显示torr，表示当前单位为托。当液晶屏显示屏右边显示ma表示当前显示实际电流的大小。

液晶屏显示屏左边中间符号和51箭头同时亮时表示当前选择的是ZJ-51规管。

液晶显示屏左边“中间字符”闪烁时提示充电

4、真空规管选择

（1）按“设置”，显示S-51表示选择的是ZJ-51规管，“增加”和“减少”键可以选择其他规管。显示S-07表示选择的是M007规管，“增加”和“减少”键可以选择其他规管。显示S-07表示选择的M007规管。“增加”和“减少”键可以选择其他规管.

（2）、如果选定ZJ-51或M007规管，还需要电流设定。具体方法如下：按“设置”。显示S-51 或则按“增加”“减少”选择S-07.此时再按“设置”仪表显示当前设定的电流值。并且电流值百位数值闪动，按“增加”“减少”修改百位数据。修改完数据后按“设置”电流值十位数值闪动，按“增加”“减少”修改十位数据。修改完数据后按“设置”电流值个位数值闪动，按“增加”“减少”修改个位数据。修改完数据后按“设置”电流值小数位数值闪动，按“增加”“减少”修改小数位数据。修改完成后再按“设置”仪表显示U-PA表示当前单位为帕。按“增加”“减少”可以选择测量单位。单位修改后按“确认”退出。

（3）在选择真空规管为ZJ-51或M007时按“pa/ma”按键可显示当前电流值。

五、工作电源

仪表机内电池供电，需用随机带的充电器充电。将充电器插头插入充电座，充电器上红灯亮。当红灯转换为绿灯时。充电结束，充电时间2小时。充电后能工作10个小时左右。当显示屏左边“中间字符”闪烁时提示充电。为保证仪表正常工作及时充电。
