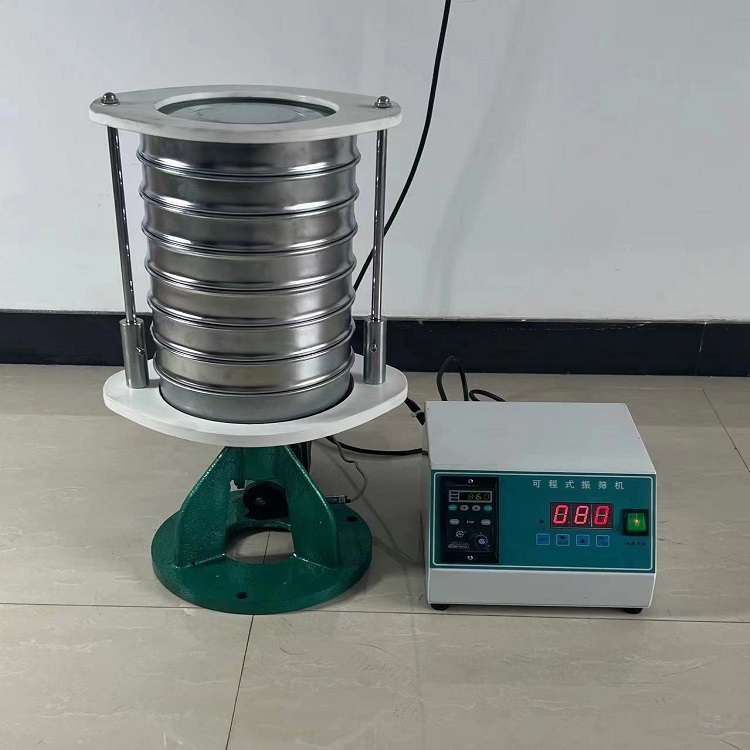

新品震动筛分机   振动筛   可程式振筛机  型号：HAD-ZD

一、概述：

原理是样品在不同规格的筛子上筛理，达到不同的颗粒分离。根据筛上物残留量计算出粉类的粗细度。结构上采用凸轮、，通过偏心连杆机构作上下运动，在机内平衡装置的作用下，运转更平稳，和托盘一体的压紧杆座使筛子固定更可靠，操作更方便。可和试控制器，定速精度高。整机结构紧凑合理，运转平稳，性能稳定，操作方便，坚固耐用，是依据国家标准对粉类粗细度进行测定常用的检测设备。是大中院校、建材、建工、道路交通、实验室主要测试设备。

二、主要参数

     振动部分总重量： 4.35 kg±0.15k

    振动落距：（可调范围2-5MM)

出厂默认：2mm±0.2mm

    振动频率： 1Hz

振动次数：60-100次

出厂默认：80

净重(含附件)：23KG

 将孔径0.50mm  1.40mm  2.00mm  2.50mm的试样筛 按孔径大小从上到下又能好，装好底盘称取200g缩分样品 精确至0.1g  置于孔径2.50mm试验筛上 振动频率每分钟80次左右  振动2min   符合这个实验

三、安装调试

仪器必须可靠接地，仪器用膨胀螺栓固定在基座上。仪器基座由混凝土浇筑而成(或砖混基础)，底面尺寸约为450mm×450mm，高约700mm。在基座和仪器机架之间宜填垫圈可通过调整垫圈高度调节桌面水平。仪器安装后，其桌面沿彼此成直角的两个直径方向测量时均应成水平，确保安装及使用性能合格。

控制器操作步骤

一、完成连接在仪器变频器上的三芯、四芯航空插头以及计数器的航空插头(共三根线)与程控器上插座的连接。

二、将程控器的电源线插上220V电源。按下ON键,仪器开始运行(初始模式为6秒10下)。

三、仪器转速控制:

1、60秒100下,通过变频器显示器下方的▲▼键,将显示读数调节至1045即可。

2、30秒40下,通过变频器显示器下方的▲▼键,将显示读数调节至860,然后按

3、25秒25下,通过变频器显示器下方的▲▼键,将显示读数调节至630,然后按下程控器OFF键,程控器显示频读数右下角红点亮起后,按下ON键开始运行即可。

注:由于各个试验室之间电源电压存在细微偏差,如果仪器运行转速未达到要求,可以使用变频器上的小旋钮或者变频器显示器下方的▲▼键再对仪器进行细微调整。

四、维护与保养

 使用完毕后，应擦净仪器，清除仪器周围残留物，用轻油稍稍润滑推杆。桌面和凸轮表面。长期不用，仪器应防尘保护，控制器放置在包装盒内。
