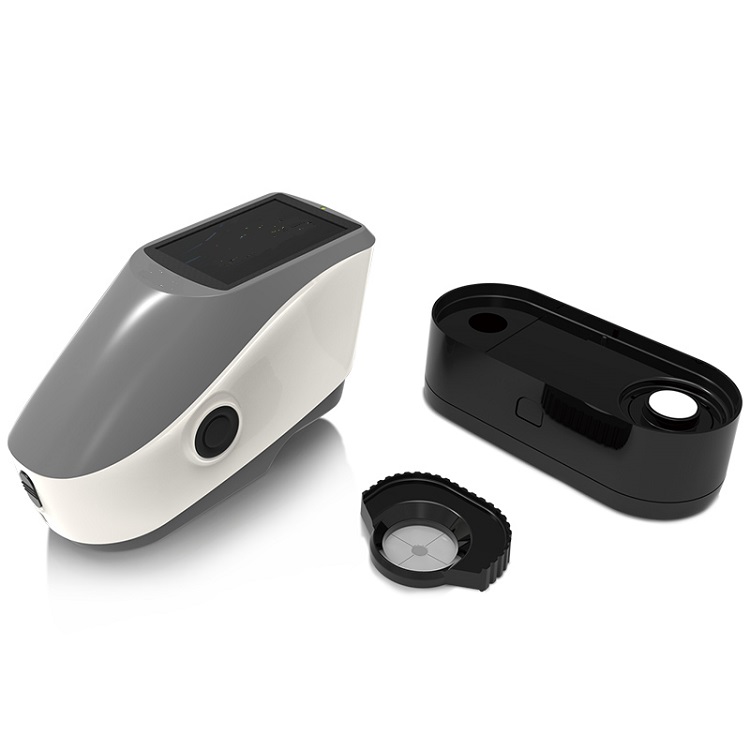

光栅分光密度仪 反射密度计 型号：DP-D5010

DP-D5010是的45/0几何光学结构的国产光栅分光密度仪，符合标准ISO 5-4，支持ISO 13655标准规定的M0,M1,M2,M3测试条件，可以精确实现ISO Status T、 E、A、I密度测量。

系列仪器稳定、测量密度、色度数据精准、功能大。仪器配备多种测量口径，在油墨印刷厂、造纸厂、交通路标行业、纺织服装印染等行业，在科研机构、质量检测机构、实验室领域均有广泛应用。

在CIE推荐的45/0几何光学照明条件下，基于ISO 13655标准规定的M0,M1,M2,M3测试条件，该仪器可精确测量样品的反射率数据，在多种颜色空间下，能够对各种密度指标、色差公式、颜色指数进行精准测量和表述。该仪器在在QQ 类产品的色差品质管控方面也有广泛的应用。仪器配颜色管理软件，连接电脑使用，实现更多功能扩展。

光栅分光密度仪DP-D5010特点

a.45/0几何光学结构，符合CIE No.15，支持ISO 13655标准规定的M0,M1,M2,M3测试条件，精确实现ISO T、E、A、I密度测量；

b.优美的外观造型结构设计；

c.采用高寿命低功耗的组合LED光源，包含UV光;

d.Φ2/4/8mm口径任意选择，适应更多被测样品;

e.测量样品反射光谱,CMYK密度、Lab数据精准，可用于精确颜色传递;

f.电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅，256像元双阵列CMOS探测器等；

g.USB通讯模式，适应性更广；

h.耐脏、稳定的标准白板;

i.大容量存储空间，可存储10000条测试数据

j.两种标准观察者角度，多种光源模式，多种表色系，符合多种标准的色度指标，满足多种客户对颜色测密度量的需求；

k.适合印刷厂过程控制、品质管控；

l.PC端软件有功能大的功能扩展；

光栅分光密度仪DP-D5010技术参数

产品型号 DP-D5010

照明方式 45/0(45环形均匀照明0°接收);

符合标准ISO 5-4，CIE No.15

特性 通用型分光密度仪，广泛应用于油墨印刷、菲林加工、纺织印染、塑胶电子等行业颜色测量和品质控制，尤其适合油墨印刷中光学密度、网点增大等指标的测量和品质管控；根据产品特点，定制单一口径Φ2mm、Φ4mm、Φ8mm。

照明光源 组合LED光源，UV光源

分光方式 凹面光栅分光

感应器 256像元双阵列CMOS图像感应器

测量波长范围 400~700nm

波长间隔 10nm

半带宽 10nm

测量条件 符合ISO 13655测量条件：

M0 (CIE光源A)

M1 (CIE光源D50)

M2 (排除UV的照明)

M3 (M2 + 偏振光滤光片)

密度标准 ISO Status T、 E、A、I

密度指数 密度值、密度差、网点面积、网点增大、叠印、印刷特性、印刷反差、色调误差和灰度

测量口径 定制单一口径：Φ2mm、Φ4mm、Φ8mm可选

颜色空间 CIE LAB,XYZ,Yxy,LCh

色差公式 ΔE*ab，ΔE*94,ΔE*00

其它色度指标 无

观察者角度 2°/10°

观测光源 A,C,D50,D55,D65,D75,F2,F7,F11,F12

测量时间 约1.5s

重复性 密度值：0.01D以内

  色度值：ΔE*ab 0.04以内（仪器预热校正后,以间隔5s测量白板30次平均值-M3除外）

台间差 ΔE*ab 0.2以内（BCRA系列Ⅱ 14块色板测量平均值-M3除外）

测量方式 单次测量，平均测量（2~99次）

尺寸 长X宽X高=184X77X105mm

重量 约600g

电池电量 锂电池，8小时内5000次

照明光源寿命 5年大于300万次测量

显示屏 TFT 真彩 3.5inch，电容触摸屏

接口 USB

存储数据 10000条

语言 简体中文，English，繁体中文

操作温度范围 0~40℃，0~85%RH（无凝露），海拔：低于2000m

存储温度范围 -20~50℃，0~85%RH（无凝露）

标准附件 电源适配器、数据线、内置锂电池、说明书、品管软件（官网下载）、黑白校正盒、保护盖、偏振滤色盒、定位板

可选附件 微型打印机
