原油及其产品的盐含量测定仪  型号：DP-DRT-1104

一、用途及适用范围

本仪器是按照中华人民共和国标准GB/T6532《原油及其产品的盐含量测定法》所规定的要求设计制造的，适用于测定原油、拔顶原油、裂化渣油和燃料油中浓度为0.002~0.02%(重量)的卤化物总量。也可用于判断用过的汽轮机油和船用燃料油被海水污染的情况。当所要求的精密度不大于本方法规定的范围时，也可用于其它产品。

二、主要结构和安装

1、仪器结构

⑴ 抽提器：           烧瓶、加热两部分组成，烧瓶容积为500ml；加热部分由缠绕在下端的电热丝组成。

⑵ 柱形滴液漏斗：     用以加入热甲苯、无水乙醇、丙酮等试剂并作定量分液。

⑶ 冷凝器：           对蒸馏出的气体起冷凝作用。

⑷ 水量调节阀：       水量调节阀的进水口接自来水，出水口接冷凝器的进水口，冷凝器的出水口接下水道。通过此阀调节冷凝器的进水量。

⑸ 调温恒温电炉：    用于加热需要加热的试验溶液。

⑹ 玻璃容器：        容量1000ml，用于加热需要加热的试验溶液。

⑺ 三角瓶：          磨口三角瓶，用于接从烧瓶中放出的溶液。

⑻ 三角瓶塞：        三角瓶的塞子。

⑼ 2芯铝插头：      抽提器加热丝工作电源插头。

⑽ 分液漏斗活塞：    抽提器排放溶液的控制活塞。

⑾ 电气控制箱：      控制仪器的电气部分

注意：电压调节旋钮1（电压调节旋钮2），调节电压时须慢慢调节，使电压慢慢上升，不允许突然加大电压，防止损坏器件。

2、结构特点和安装

⑴ 仪器结构特点

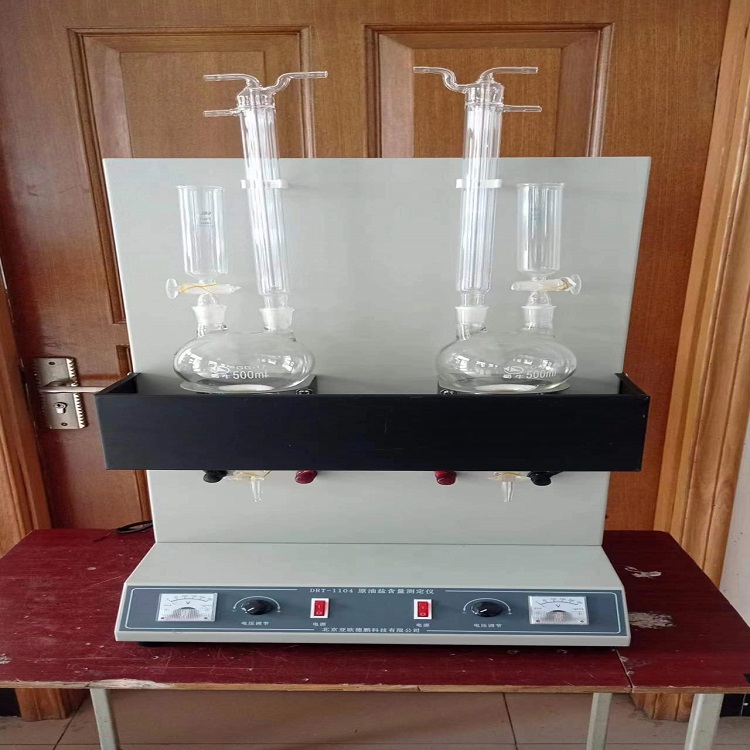

本仪器由抽提器、250ml带盖的磨口三角烧瓶和恒温电炉水浴及电气控制箱组成。抽提器由500ml带有分液漏斗活塞的烧瓶、冷凝器和50ml柱形滴液漏斗组成。500ml烧瓶分液漏斗加热部分带有绕好的电热丝并带有插头。

支架是用于安装抽提器及安置三角烧瓶的，带航空插头的5芯护套线连接支架与电气控制箱。

电气控制箱用于电源控制及控制烧瓶的加热功率。

⑵ 仪器安装

两组抽提器把烧瓶安装于二个孔内，并把二组烧瓶插头插入插座内。烧瓶上方左边孔内插上冷凝器，并把冷凝器卡在卡簧内，冷凝器接上进出水管及调节阀。烧瓶上方右边安上柱形滴液漏斗。柱形滴液漏斗将溶液定量转移到抽提器烧瓶中。支架背面的航空插座内插入航空插头，连线另一端的航空插头插入控制箱上的航空插座内（注意对准缺口），电气控制箱插上电源线，仪器安装完毕。

三、主要技术参数及指标

1、抽提器：           符合GB/T6532标准中对玻璃器皿规格尺寸的规定；

2、抽提器加热功率：   300W×2；

3、调温恒温电炉功率： 600W；

4、工作电源：         AC(220V±10V)，50Hz。

四、使用方法及注意事项

（一）测试前的准备

1、使用本仪器前应仔细阅读使用说明书。

2、仔细阅读中华人民共和国国家标准GB/T6532《原油及产品的含盐量测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。

3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态；外接电源线必须有良好的接地端。
