商品名称：灯泵浦一体式固体激光倍频、调Q实验仪
商品型号：DP-YAG-101

灯泵浦一体式固体激光倍频、调Q实验仪 型号:DP-YAG-101

一、仪器组成
       1、工作物质：Nd3+：YAG激光棒（是以钇铝石榴石——简称YAG晶体为基质，掺杂适量的三价
稀土元素钕离子—Nd3+制成的晶体）。
      2、光学谐振腔：它是由两个镀有干涉介质膜层的光学玻璃片（也称为膜片或腔镜）组成。
      3、泵浦源系统：由脉冲氙灯，聚光腔和电气系统组成。
      4、Cr4+调Q晶体。
      5、KTD倍频晶体。
二、工作原理
       在光泵的作用下，实现粒子数反转分布的激活介质，由于处在激光能级上的粒子的自发辐射，使腔内某些模式得到光子，在其感应下，将产生受激发射。在腔镜的作用下往返得到放大，光子数急剧增加，犹如雪崩过程。当其增益大于由于腔镜的透射，衍射及工作物质的吸收，散射等因素所造成的损耗时，形成激光振荡，输出一个激光脉冲。
三、实验内容
      1、Nd3+：YAG脉冲激光器的装调
           1）、在输入能量相同的条件下，测量输出腔镜透过率T和激光输出能量EOUT的关系。
           2）、用最佳输出腔镜，测量输入能量EIN和输出能量EOUT的关系。
           3）、计算最佳输入、输出能量下的总体效率η。
       2、在光学谐振腔内插入对1.06μm具有可饱和吸收效应的Cr4+晶体，组成被动调Q Nd3+：YAG脉冲激光器。
          1）、测量动态阈值Eth及单个巨脉冲输出能量Eout。
          2）、测量单脉冲坪区ΔEin    ΔEin=Einmax-Eth
          3）、双脉冲坪区、三脉冲坪区、四脉冲坪区。
      3、在光学谐振腔外放入倍频晶体，构成一个Nd3+：YAG倍频激光器。
          1)、测量基频光及倍频光的能量   2）、计算能量转换效率
四、仪器配置与技术参数
      1、外接电源：220V，50Hz；          2、指示光波长：632.8nm   功率≥1.5mw
      3、基频光：波长1.064μm，能量≤1000mJ（不调Q），调Q后单脉冲能量大于80mJ；
      4、倍频光：波长532nm   能量≥70mJ
      5、激光防护眼镜

网址：www.51298264.com/




相关产品

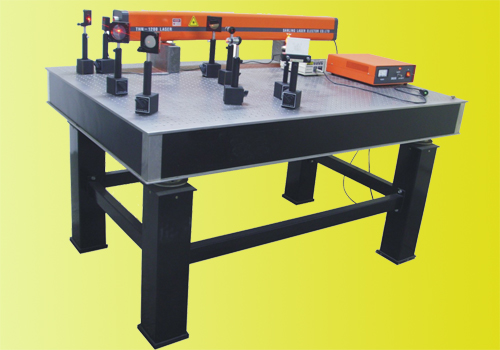

激光全息实验/激光全息

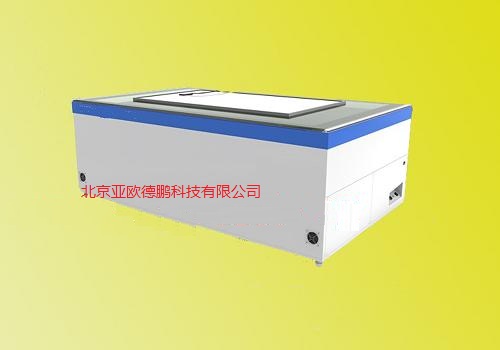

太阳能电池测试仪/太阳
便携式光伏方阵测试仪

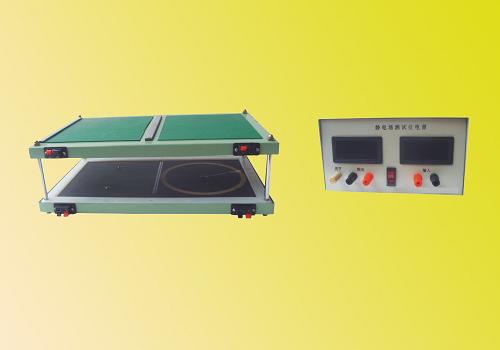

导电微晶静电场测试仪
